該產品是針對鋼纖維而研制的替代產品,與鋼纖維相比具有易分散、易施工,對拌合設備無損傷等特點。聚合物粗纖維是以聚丙烯為原材料,通過特殊的并聯(lián)拉絲和絞聯(lián)成型工藝及表面處理后加工而成,具有斷裂強度高、在混凝土中分散性好、握裹力強的優(yōu)點,可替代鋼纖維用于水泥混凝土的抗裂增強。

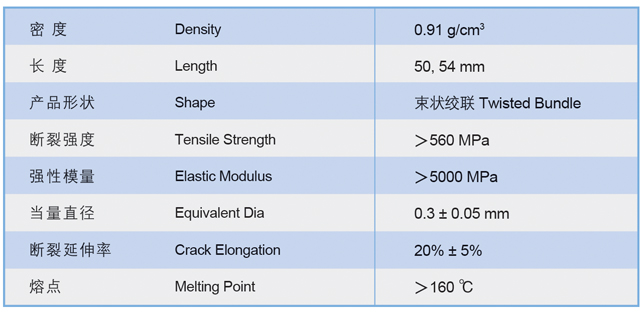

使用說明
◆ 摻量:建議每立方米混凝土中摻量不低于 2.7kg (體積比 0.3% ),摻加 5.4kg (體積比 0.6% )粗纖維時與摻加 47kg/m 3 鋼纖維的體積摻量相同。
◆ 長度選擇:一般抗裂增強時 50mm ;避免使用大于 50mm 的規(guī)格。
◆ 配比設計: 一般情況下,不必改變混凝土的等級配比參數(shù)??紤]到混凝土的抗龜裂性能要求,可按體積比例的 1:1與聚丙烯網(wǎng)狀纖維配合使用(每方混凝土中摻 0.9kg 網(wǎng)狀纖維)
◆ 攪拌機選擇: 選用雙軸臥式強制攪拌機。
◆ 投料攪拌過程: 先投入碎石,然后投入纖維,再投入砂子攪拌2 分鐘,使纖維充分打開,然后投入水泥和水按常規(guī)工藝攪拌均勻即可。也可按常規(guī)工藝投入順序施工,但拌合攪拌時間應不少于 4 分鐘,適當延長振搗時間,以使纖 維充分混合。
◆ 成型養(yǎng)護過程: 無特殊要求,可酌情延長振實時間 30 秒左右,抹面時應待混凝土表面稍微鈍化后再進行,以免帶出纖維,養(yǎng)護仍應按普通混凝土的要求進行
◆ 包裝: 常規(guī)包裝粗纖維 1.0kg 一包, 可與聚丙烯網(wǎng)狀纖維混合包裝,也可根據(jù)用戶要求包裝。
經濟性
同鋼纖維相比,塑料粗纖維具有耐腐蝕、不易產生磨損、同體積摻量價格降低 50% 的優(yōu)點。
